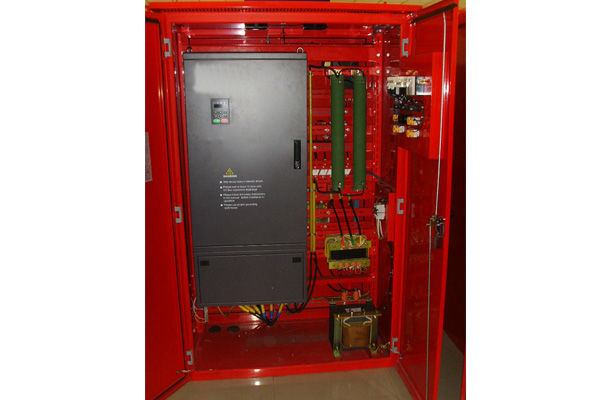

變頻控制箱二次回路保障系統安全運行

  在變頻控制箱電力系統中，二次回路對保障系統安全運行起到非常重要的作用。系統正常運行情況下，為了保證人身和設備的安全，《電力作業現場安全規程》規定電流互感器二次回路的一個電氣連接必須有一個可靠的接地點。同時為了保證繼電保護和自動裝置的正確工作，要求電流回路一點接地。但是，變電所電流二次回路連接設備繁多，延伸范圍廣，常常由于人為的接線錯誤或一些不可避免的自然規律，如絕緣的老化等，出現在一個電氣連接的二次回路中出現多點接地，而且系統的二次回路大部分在室外，絕緣損壞的幾率大，多點接地導致保護的不正確動作，造成大面積停電事故在系統屢屢發生。造成兩點接地有以下幾點：
  （1）　主控室內控制屏和保護屏分別接地，引起兩點接地。
  （2）　10kV開關柜出廠時電流二次回路接地點已和斷路器外殼連接，在安裝中開關柜與接地網連接，已有一點接地，又在控制室接地，造成電流回路兩點接地。
  （3）　在對變電所的改造中，將接地點改接在控制室，將戶外端子箱接地點解開，但由于人為疏忽，造成電流回路兩點接地。
  （4）　電流二次回路絕緣損壞接地，造成電流回路兩點接地。
  兩點接地的危害
  （1）　電流二次回路是通過電纜連接的，當接地網上出現短路電流或雷擊電流時，由于電纜屏蔽層兩點的電位不同，使屏蔽層內流過電流，可能燒毀屏蔽層。當屏蔽層內流過電流時，對每個芯線將產生干擾信號。
  （2）　在電流二次回路中，如果正好在繼電器電流線圈的兩側都有接地點，一方面兩點接地點和地所構成的并聯回路，會短路電流線圈，使通過電流線圈的電流大為減少。此外，在發生接地故障時，兩接地點間將因地網通過零序電流而產生地電位差，將在電流線圈中產生極大的額外電流。這兩種原因，將使通過繼電器電流線圈的電流與電流互感器二次通入的故障電流有極大差異，會引起保護的不正確動作，同時會引起計量的不準確。
